Azymut - co to jest i jak go obliczyć

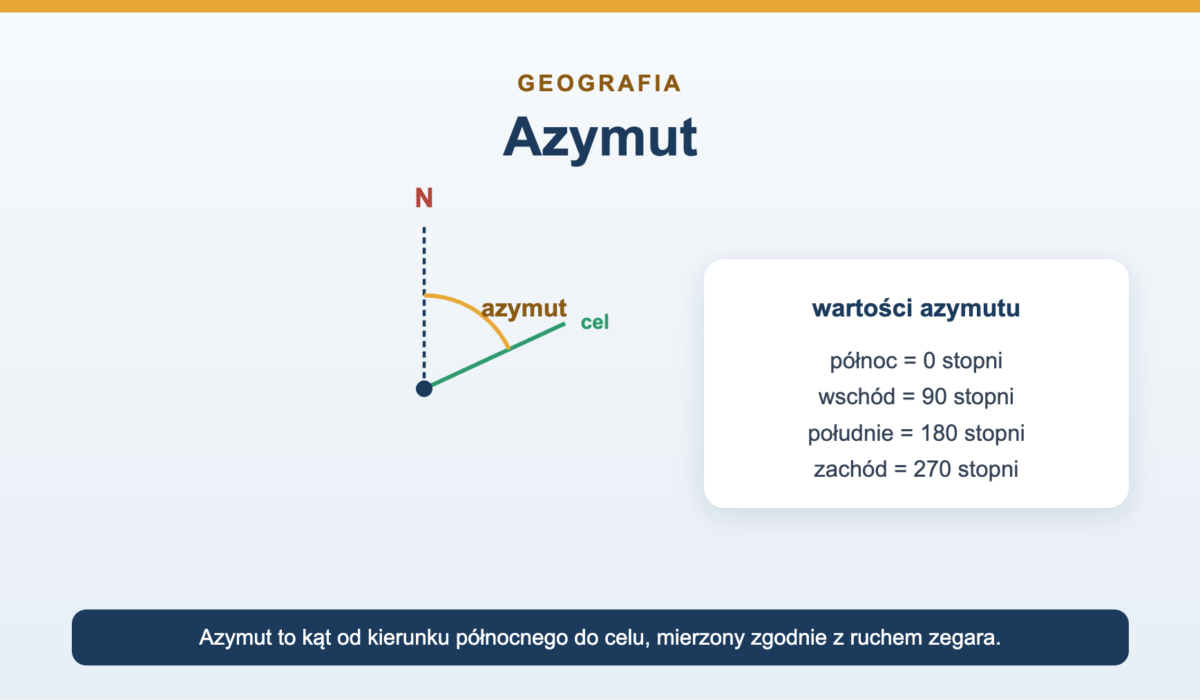

Azymut to kąt poziomy między kierunkiem północnym a kierunkiem na wybrany obiekt, mierzony zgodnie z ruchem wskazówek zegara od północy. W geografii, kartografii i nawigacji pozwala dokładnie określić kierunek marszu, obserwacji albo położenia punktu. Azymut 0 stopni oznacza północ, 90 stopni wschód, 180 stopni południe, a 270 stopni zachód.

Najprościej można powiedzieć, że azymut zamienia ogólne określenie kierunku na konkretną wartość kątową. Zamiast mówić, że cel znajduje się "mniej więcej na południowy wschód", można podać azymut 135 stopni. Dzięki temu kierunek staje się jednoznaczny i możliwy do odtworzenia na mapie, w terenie albo w pomiarze geodezyjnym.

Azymut - co to jest

Azymut jest kątem liczonym od kierunku północnego do linii prowadzącej z miejsca obserwatora do wskazanego obiektu. Kąt ten mierzy się na płaszczyźnie poziomej, czyli tak, jak patrzy się na mapę z góry. Nie opisuje wysokości obiektu nad horyzontem, tylko jego kierunek względem północy.

W praktyce punktem początkowym jest północ, a pomiar wykonuje się zgodnie z ruchem wskazówek zegara. Jeżeli obiekt leży dokładnie na wschodzie, jego azymut wynosi 90 stopni. Jeżeli leży na południu, azymut wynosi 180 stopni. Jeżeli znajduje się na zachodzie, azymut wynosi 270 stopni.

Takie liczenie ma duże znaczenie w terenie, ponieważ pozwala przełożyć mapę na rzeczywistość. Uczeń, turysta albo żołnierz może wyznaczyć kierunek do punktu docelowego, a następnie iść zgodnie z tym kierunkiem, nawet jeśli cel nie jest widoczny. Właśnie dlatego azymut pojawia się przy pracy z mapą, kompasem, busolą, odbiornikiem GPS i planowaniem trasy.

Warto odróżnić azymut od zwykłych nazw stron świata. Kierunki świata pomagają nazwać położenie ogólnie, natomiast azymut doprecyzowuje je liczbowo. Północny wschód można opisać jako NE, ale w zapisie azymutalnym będzie to 45 stopni.

Jakie wartości ma azymut

Azymut przyjmuje wartości od 0 do 360 stopni. Pełny obrót wokół obserwatora tworzy okrąg, dlatego po dojściu do 360 stopni wraca się do kierunku północnego. W wielu zapisach 0 stopni i 360 stopni oznaczają ten sam kierunek, czyli północ, ale w szkolnych zadaniach najczęściej używa się wartości od 0 do 359 stopni albo podaje 360 stopni jako pełny obrót.

Podstawowe wartości azymutu odpowiadają głównym i pośrednim kierunkom świata:

W zadaniach szkolnych azymut często odczytuje się z rysunku, mapy albo róży kierunków. Jeżeli kierunek znajduje się dokładnie między północą a wschodem, otrzymuje się 45 stopni. Jeżeli leży między wschodem a południem, otrzymuje się 135 stopni. Przy bardziej szczegółowych pomiarach wartości mogą być dowolne, na przykład 72 stopnie, 148 stopni albo 303 stopnie.

Azymut magnetyczny a geograficzny

Azymut geograficzny liczy się od północy geograficznej, czyli od kierunku prowadzącego do geograficznego bieguna północnego. Azymut magnetyczny liczy się od północy magnetycznej, czyli od kierunku wskazywanego przez igłę kompasu. Te dwa kierunki zwykle nie pokrywają się idealnie.

Różnica między północą geograficzną a północą magnetyczną to deklinacja magnetyczna. Jej wartość zależy od miejsca na Ziemi i zmienia się w czasie, ponieważ ziemskie pole magnetyczne nie jest stałe. Dlatego na dokładnych mapach topograficznych można znaleźć informację o północy geograficznej, północy magnetycznej oraz niekiedy północy siatki kartograficznej.

W szkolnym ujęciu najważniejsza jest zasada: kompas pokazuje kierunek magnetyczny, a mapa jest zwykle zorientowana względem północy geograficznej lub siatki mapy. Jeśli potrzebna jest duża dokładność, trzeba uwzględnić deklinację magnetyczną. W zwykłym ćwiczeniu terenowym różnica bywa pomijana, ale w nawigacji, wojsku, żegludze, lotnictwie i geodezji ma znaczenie praktyczne.

Przykład pokazuje, dlaczego to ważne. Jeśli mapa wskazuje azymut geograficzny 80 stopni, a lokalna deklinacja wynosi kilka stopni, kierunek ustawiony na kompasie może wymagać poprawki. Bez niej błąd na krótkiej trasie będzie mały, ale na długim dystansie może przesunąć punkt dojścia o setki metrów.

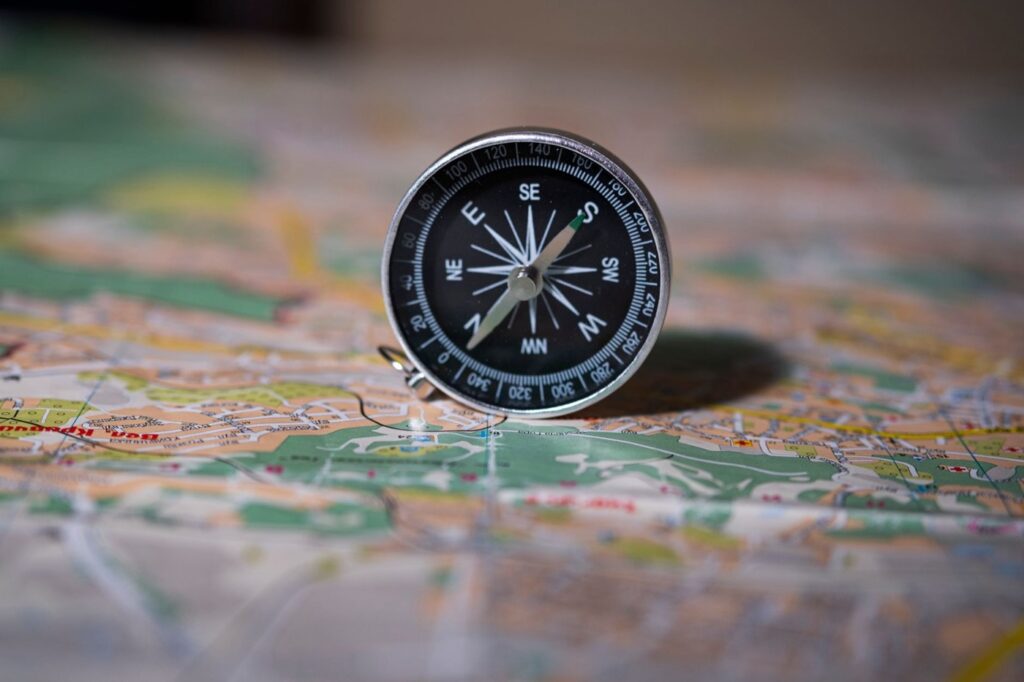

Jak zmierzyć azymut kompasem

Azymut kompasem mierzy się przez ustawienie przyrządu w stronę wybranego obiektu i odczytanie wartości z podziałki. Najwygodniejsza jest busola z obrotowym pierścieniem, celownikiem lub linią kierunkową, ponieważ pozwala jednocześnie celować i odczytywać kąt.

Pomiar w terenie powinien być spokojny i dokładny. Kompas trzeba trzymać poziomo, z dala od telefonu, metalowych elementów, przewodów elektrycznych i innych przedmiotów, które mogą zakłócić wskazanie igły magnetycznej. Następnie należy skierować linię celowania na obiekt, obrócić pierścień tak, aby oznaczenie północy pokryło się z igłą, i odczytać liczbę stopni przy znaczniku kierunku marszu.

Jeżeli zadanie polega na marszu według podanego azymutu, wykonuje się czynność odwrotną. Najpierw ustawia się na busoli zadaną wartość, na przykład 120 stopni, potem obraca się całym ciałem z kompasem tak, aby igła wskazywała północ na podziałce. Linia kierunkowa pokaże wtedy kierunek, w którym należy iść.

W praktyce warto wybrać w terenie widoczny punkt pośredni, na przykład drzewo, skałę, słup albo zakręt drogi. Dzięki temu nie trzeba patrzeć na kompas co kilka kroków. Po dojściu do punktu pośredniego można ponownie sprawdzić azymut i wyznaczyć kolejny fragment trasy.

Jak obliczyć azymut na mapie

Azymut na mapie można obliczyć za pomocą kątomierza. Najpierw trzeba zaznaczyć punkt startu i punkt celu, a następnie połączyć je prostą linią. Potem przez punkt startu rysuje się kierunek północny, najczęściej równoległy do pionowej ramki mapy albo do linii siatki, jeśli mapa taką siatkę posiada.

Kątomierz przykłada się środkiem do punktu startu. Wartość 0 stopni powinna leżeć na kierunku północnym, a odczyt wykonuje się zgodnie z ruchem wskazówek zegara do linii prowadzącej do celu. Otrzymana liczba to azymut z punktu startu do punktu docelowego.

Jeżeli linia do celu wypada na wschód od północy, odczyt jest prosty. Jeśli przebiega przez południe albo zachód, trzeba pamiętać, że azymut nie kończy się na 180 stopniach. Kierunki zachodnie mają wartości większe niż 180 stopni, na przykład zachód to 270 stopni, a północny zachód to 315 stopni.

W bardziej matematycznych zadaniach azymut można wyznaczać także z zależności trygonometrycznych, zwłaszcza gdy znane są różnice współrzędnych punktów. Wtedy pomocna może być tabela trygonometryczna, ale w typowej geografii szkolnej wystarcza mapa, linijka i kątomierz.

Azymut wprost i odwrotny

Azymut wprost to azymut z punktu A do punktu B. Azymut odwrotny opisuje kierunek powrotu, czyli z punktu B do punktu A. Oba kierunki leżą na tej samej linii, ale są zwrócone w przeciwne strony, dlatego różnią się o 180 stopni.

Zasada obliczania jest prosta. Jeśli azymut wprost jest mniejszy niż 180 stopni, do wartości dodaje się 180 stopni. Jeśli azymut wprost jest większy niż 180 stopni, od wartości odejmuje się 180 stopni. Dzięki temu wynik nadal mieści się w zakresie od 0 do 360 stopni.

Przykład: azymut z obozu do wieży wynosi 70 stopni. Azymut odwrotny z wieży do obozu wynosi 250 stopni, ponieważ 70 plus 180 daje 250. Jeżeli azymut wprost wynosi 230 stopni, azymut odwrotny wynosi 50 stopni, ponieważ 230 minus 180 daje 50.

Ta reguła przydaje się podczas powrotu tą samą trasą, sprawdzania błędów pomiarowych i pracy z mapą. Pomaga też zrozumieć, że azymut nie opisuje samej linii, lecz kierunek poruszania się po tej linii. Ta sama droga może mieć dwa różne azymuty, zależnie od tego, w którą stronę się idzie.

Najczęstsze pytania (FAQ)

Azymut jest jednym z najważniejszych pojęć praktycznej geografii, bo łączy mapę, kierunki świata i orientację w terenie. Pozwala nie tylko nazwać kierunek, ale też zapisać go tak dokładnie, aby inna osoba mogła go odtworzyć z kompasem, busolą, kątomierzem albo mapą.
